একটি ফিদুসিয়াল মার্ক কি

ফিডুকিয়াল চিহ্ন বা চিহ্নিতকারীরা হ'ল সার্কিট প্যাটার্ন স্বীকৃতি চিহ্নিতকারী। মূলত এটি একটি বৃত্তাকার সোল্ডার মুখোশ খোলা যা মাঝখানে গোলাকার খালি তামা রয়েছে। সোনার মুখোশ খোলার চেয়ে কম তামাটির একটি ছোট ব্যাস রয়েছে। ছবি দেখুন 1।

ছবি 1. ফিডুকিয়াল মার্ক

মুদ্রিত সার্কিট বোর্ডের সমাবেশ চলাকালীন পিসিবি-তে সারফেস মাউন্ট কম্পোনেন্টস (প্যাকেজগুলি) স্থাপনের জন্য পিসি এবং প্লেস মেশিনগুলি পিসিবিতে রেফারেন্স পয়েন্ট হিসাবে ফিদুসিয়াল চিহ্ন ব্যবহার করে।

বিশ্বাসযোগ্য চিহ্নগুলির আকার কত?

এটি সমাবেশ মেশিনের উপর নির্ভর করে। 3.2 মিমি সোল্ডার মাস্ক খোলার ব্যাসের মাত্রা এবং 1.6 মিমি ব্যারার তামা বা 2 মিমি সোল্ডার মাস্ক খোলার ব্যাস এবং খালি তামাটির 1 মিমি ব্যাস প্রায় সমস্ত সমাবেশ মেশিনের জন্য দুর্দান্ত। ছবি ২. খাঁটি চিহ্নের মাত্রা দেখায়।

ছবি ২.মানুষিক চিহ্নগুলির মাত্রা

তাদের অবস্থান কত এবং কোথায়?

আপনার যদি পিসিবি উভয় পক্ষের এসএমডি উপাদান থাকে আপনার এটিকে আপনার বিন্যাসের উপরের এবং নীচে উভয় দিকে রাখা দরকার।

বিশ্বাসঘাতক চিহ্নগুলির জন্য কঠোর নিয়ম নেই। আপনি কোণার প্রান্তের নিকট পিসিবি এর বিপরীত কোণে দুটি বেহুদা চিহ্ন রেখে অবস্থান করা ভাল। আপনার যদি লেআউটে ছোট পিচ সহ বিজিএ, কিউএফএন, কিউএফপি প্যাকেজ থাকে তবে এই প্যাকেজগুলি / পাদদেশের ছাপগুলির প্রত্যেকটির কাছে একটি ফিডুসিয়াল চিহ্ন স্থাপন করা খুব কার্যকর। ছবি ৩. বোর্ডে একটি কিউএফএন এবং একটি ছোট পিচ সহ একটি কিউএফপি প্যাকেজ বিশিষ্ট চিহ্নগুলির অবস্থান দেখায়।

ছবি ৩. পিসিবিতে বিশ্বাসঘাতক চিহ্নের অবস্থানগুলি

এটি প্যানেল কোণে কাছাকাছি সময়ে চারটি ফিডুসিয়াল মার্কার স্থাপন করাও সহায়ক এবং কখনও কখনও প্রয়োজনীয়। আমরা আপনাকে এটি আপনার প্যানেলে রাখার পরামর্শ দিচ্ছি। এটি সমাবেশ মেশিনের উপরও নির্ভর করে। চিত্র ৪. প্যানেল প্রান্তে খাঁটি চিহ্নগুলির অবস্থান প্রদর্শন করে।

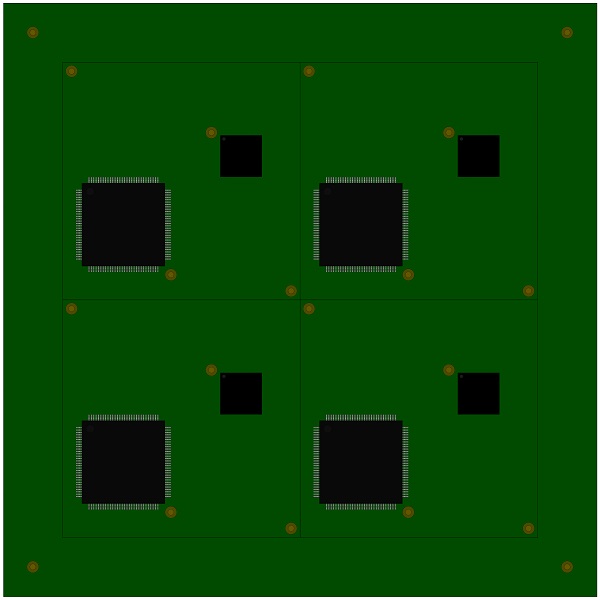

চিত্র 4. প্যানেল প্রান্তে খাঁটি চিহ্নগুলির অবস্থানগুলি
