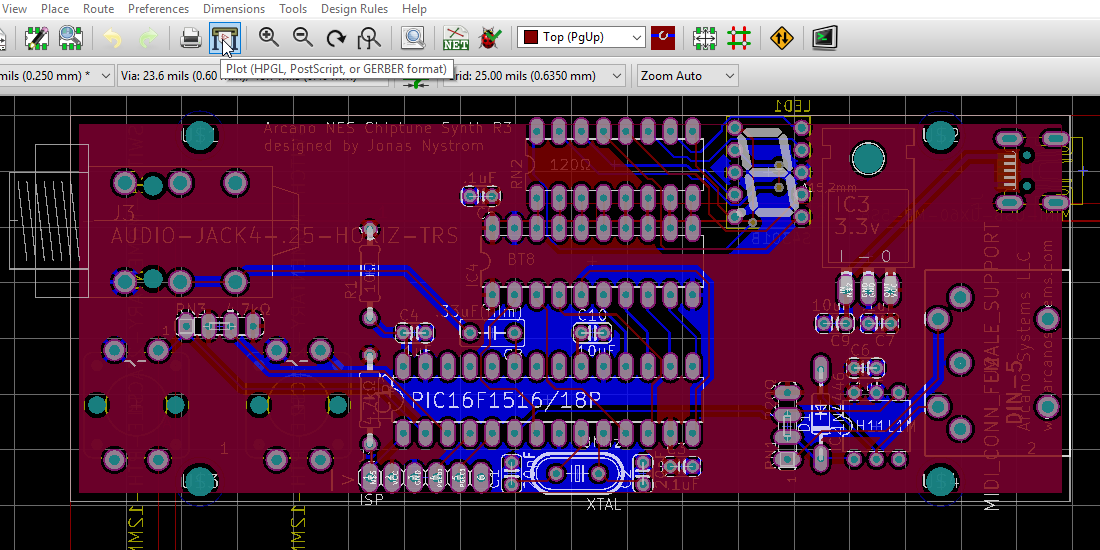

KiCad কি?KiCad একটি বিনামূল্যে, সহজ ডাউনলোড সফটওয়্যার যা ইলেকট্রনিক ডিজাইন অটোমেশন (EDA) এবং কম্পিউটার এডেড ডিজাইন (CAD) এর জন্য ব্যবহার করা হয়। এই প্রোগ্রাম ব্যবহার করার সময়, পিসিবি নকশা schematics তাদের বৈদ্যুতিক সার্কিট থেকে উপলব্ধ করা যেতে পারে। এর মধ্যে, এমন সরঞ্জাম রয়েছে যা বিলগুলির উপকরণ বিল (BOM), আর্টওয়ার্ক, পিসিবি + উপাদান এবং জারবার ফাইলগুলির 3D ভিউ তৈরি করার অনুমতি দেয়। এই নথির উদ্দেশ্যগুলি বিটেলের ক্লায়েন্টদেরকে ধাপে ধাপে প্রক্রিয়ার মাধ্যমে বিশেষভাবে KiCad ব্যবহার করে জারবার ফাইলগুলি তৈরির জন্য পরিচালনা করবে। একইভাবে, অন্য সাধারণভাবে ব্যবহৃত প্রোগ্রাম (ঈগল) ব্যবহার করে জারবার রপ্তানি করার জন্য একটি গাইড এখানে পাওয়া যাবে।Gerber ফাইল কি?Gerber ফাইলগুলি স্তরগুলির শিল্পকর্ম যা গড়া হওয়ার পরে বোর্ডটি নির্মাণের জন্য ব্যবহার করা হবে। পিসিবি এর উত্পাদন এবং একত্রিত করার জন্য ব্যবহৃত ইন্ডাস্ট্রি স্ট্যান্ডার্ড ফাইল টাইপ gerber ফাইলের ধরন। অতএব, তারা আমাদের উত্পাদন সরঞ্জাম দ্বারা সহজে স্বীকৃত এবং প্রক্রিয়া করা হয়।Gerber ফাইল তৈরি করা হচ্ছেএই গাইডটি অনুমান করে যে আপনি আপনার পিসিবি কেইকডের মধ্যে ডিজাইন শেষ করেছেন এবং জারবার ফাইলগুলি রপ্তানি করতে প্রস্তুত।1) 'প্লট' বোতামটি নির্বাচন করুন (প্রিন্টার আইকনের পাশে অবস্থিত)। ![]() এই প্লট উইন্ডো খুলবে। ![]() উপরের চিত্রটি এই উদাহরণ প্রকল্পে ব্যবহৃত বিভিন্ন স্তরগুলি দেখায়। সাধারণভাবে, পিসিবি ফ্যাব্রিকেশন এবং সমাবেশের জন্য শুধুমাত্র 10 টি স্তর রয়েছে (পেস্ট লেয়ারগুলি শুধুমাত্র ফ্যাব্রিকেশনের জন্য প্রয়োজন হয় না):

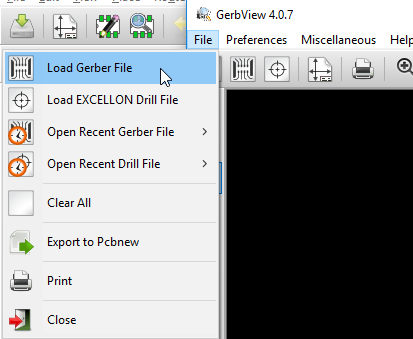

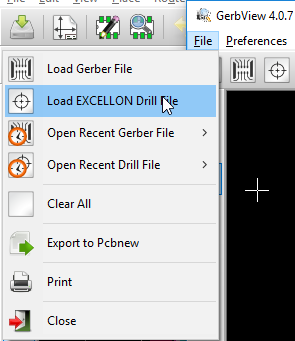

![]() 3) বার্তা উইন্ডোর নীচে ড্রিল ফাইলগুলি কোথায় তৈরি করা হয়েছে তা দেখানো হবে। পূর্ববর্তী উইন্ডোতে ফিরে যাওয়ার জন্য বন্ধ বোতামে ক্লিক করুন। 'প্লট' (ড্রিল ফাইল জেনারেট করার পাশে) ক্লিক করুন। স্তরগুলির জন্য জারবার ফাইলগুলি তৈরি করা হবে (বার্তা উইন্ডোতে আবার দেখানো হবে), তারপরে 'বন্ধ করুন' এ ক্লিক করুন। 4) একবার আপনার জারবার ফাইলগুলি তৈরি হয়ে গেলে, কোনও পিসিবি ফ্যাব্রিকেশন উদ্ধৃতির জন্য আমাদের কাছে পাঠানোর আগে কোনও সম্ভাব্য ত্রুটিগুলি ধরতে তাদের পর্যালোচনা করা যেতে পারে। মূল KiCad প্রকল্প উইন্ডোতে ফিরুন এবং GerbView - Gerber ভিউয়ার বোতামে ক্লিক করুন (নীচের চিত্রটি দেখুন): ![]() 5) যে পপ আপ উইন্ডোতে, 'ফাইল'> 'Gerber ফাইল লোড করুন' ক্লিক করুন। ![]() 6) দেখানো সমস্ত স্তর নির্বাচন করুন এবং 'খুলুন' ক্লিক করুন। ![]() 7) একইভাবে, 'ফাইল'> 'এক্সেলন ড্রিল ফাইল লোড করুন' এ ক্লিক করুন। ![]() 8) ড্রিল ফাইল (গুলি) নির্বাচন করুন এবং 'খুলুন' ক্লিক করুন। ![]() এখানে লক্ষ্য করুন যে 2 ড্রিল ফাইল তৈরি করা হয়েছে। প্রথমটি 'ধাতুপট্টাবৃত ড্রিল গর্ত' উপস্থাপন করে এবং দ্বিতীয়টি 'নন-ধাতুপট্টাবৃত ড্রিল গর্ত' উপস্থাপন করে। এটি আমাদেরকে 10 টি ফাইলের পরিবর্তে 11 টি ফাইল দেখতে পরিচালিত করবে। 9) একবার আপনার সকল স্তর GerbView এ আমদানি করা হয়ে গেলে, আপনি আপনার সমস্ত চূড়ান্ত চেকগুলি সম্পাদন করতে পারেন (আপনি প্রতিটি স্তরকে একের পর এক দেখতে পারেন)। একবার আপনি আপনার নকশা সঠিক যে সন্তুষ্ট হয়, আপনি আপনার বোর্ড উদ্ধৃত এবং আদেশ প্রস্তুত হবে। 10) আপনার কিউকেড প্রকল্পটি যেখানে আপনার কম্পিউটারের ডিরেক্টরীতে নেভিগেট করবেন। নিম্নলিখিত 11 টি ফাইল নির্বাচন করুন এবং জিপ করুন: ![]() প্রতিটি ধরনের ফাইল ব্যাখ্যা করা একটি তালিকা নীচে দেখা যেতে পারে:
|
